概  述

静电产生器广泛应用于工业生产（贴膜、喷漆、植绒、分选）和科学研究等领域。具有体积小，安装简易，工作平稳等特点。

作用原理

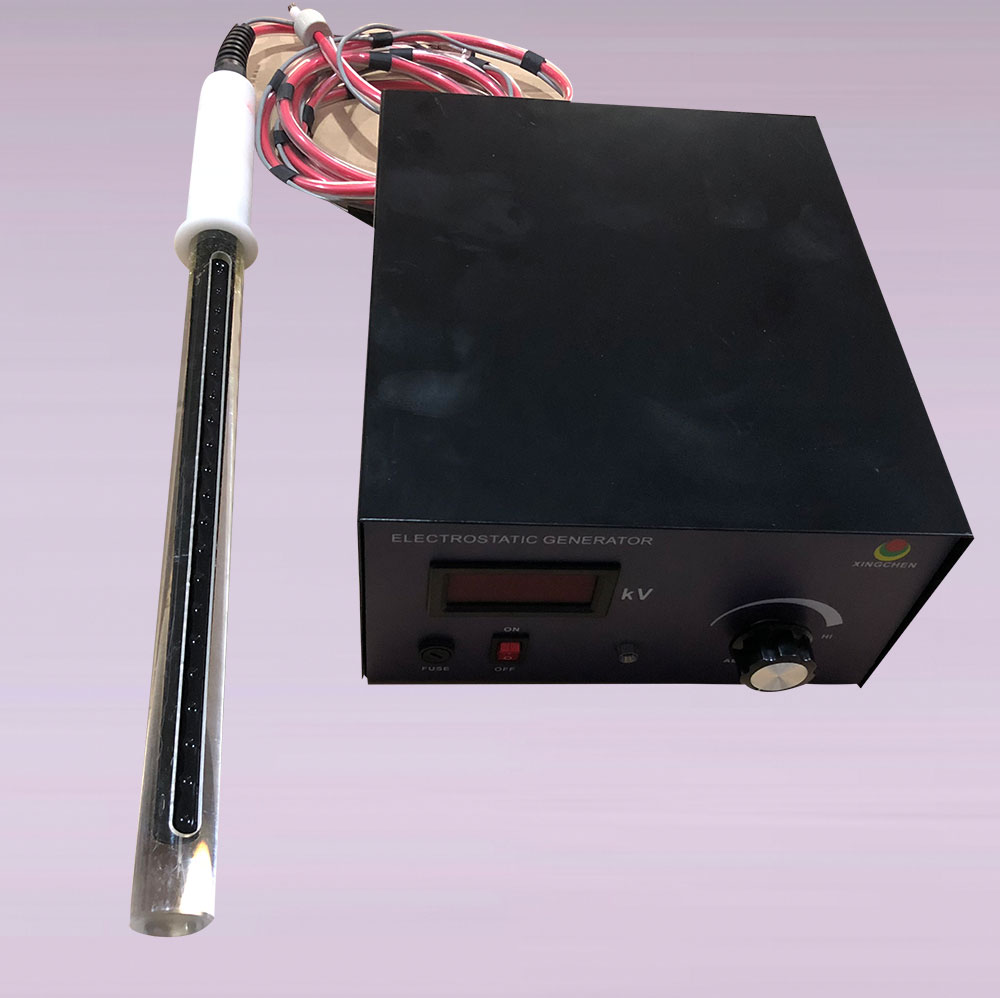

静电产生器是由静电发射器（棒）和直流高压电源组成。直流高压电源给静电发射器（棒）提供负（或正）高压，使静电发射器（棒）发射负电（或正电）然后使物体（工件）带上电荷（人工荷电）。电压越高，有效范围越大。

第二节 特点及技术参数

一、特点

1、可调四档电压输出；（见下表）

2、可由外输入信号的控制，连接继电器触点、光电开关或一个输入电压来获取输入信号。

(二)控制

3、接控制插头：

（1）受外接触点控制，触点一端接控制插头的“2”脚，触点的另一端接控制插头的“3”脚 ，“1” 脚空着。当触点接通时，输出高压；断开时停止输出高压。

（2）受输入电压控制，正极接“1” 脚，负极接“3” 脚，“2” 脚空着。输入电压在5V～12V之间，输入电流大于1mA，当有输入电压，输出高压；无输入电压，停止输出高压。

（3）受光电开关控制。光电开关必须是NPN常开型，光电开关的茶色线接“1” 脚，蓝色线接“2” 脚，黑色线接“3” 脚。光电开关闭合时，输出高压；光电开关断开时，停止输出高压。

4、接电源。将直流高压电源的电源插头插入带地线的220V∕50HZ交流市电插座。合上高压供应器上的电源开关，调节控制输出电压范围，输入控制信号，指示灯亮，输出合适的直流高压。

第四节 注意事项

1、静电产生器其荷电效果与离子发射器（棒）结构和安装有很大的关系，一般离子发射器（棒）要现场度身订做。

2、静电产生器不要在易燃易爆的环境中使用。

3、静电产生器接地端一定要确保真实接地，否则会影响电荷效果和产生不安全因素。

4、静电发射器（棒）的发射针不要对着人体。

5、静电产生器内部具有短路保护装置，但应避免输出经常性的短路打火，否则保护装置也会因疲劳损坏。

第五节 使用技巧

一、高压供应器

1、高压供应器输出电压先不要调的太高，应由小到大逐步上升，以能满足要求为原则。电压调的太高了既浪费电力，也存在安全隐患。

2、高压供应器内部装有大容量的电容器。当高压供应器启动时，充电需要一定的时间（＜3秒），输出电压才能达到额定值。同理，高压供应器停机后，输出电压也要一定的时间才能降到“0”。在检修静电发射器（棒）时，要停机足够的时间或用导线将发射器的静电对地放掉后，才可以触及放电针。

二、静电发射器（棒）

1、静电发射器的放电针应远离发射器的金属安装支架，最好用绝缘物质做支架。

2、为使物料能够加上足够的静电，在被加静电物料的背面，必须有一块平整的“金属托板”或“金属网板”。这块金属托板是与“大地”，即直流高压供应器的工作接地是连通的，这样才能让静电放电形成一个“回路”。

 3、为使物料能够加上足够的静电和加上静电后不会很快泄漏（跑掉）。要求物料绝缘值越大越好。物料及环境空气越干燥越好。

4、静电放电针最好不要对着光裸的金属托板放电，即被加静电的物料面积与金属托板的面积相等。如被加静电的物料因面积尺寸有变，而静电发射器的面积或长度不能改变，那么最好在光裸的金属托板上放一块较厚实的绝缘物遮住，或把对着光裸托板的放电针设法罩住，这样有利于电荷集中在需要加静电的物料上。

第六节  产品保修与服务

1、保修期

产品保修期为一年，自出售日起一年内因产品自身元件、材料及工艺问题造成的质量问题，本公司免费修理。

2、保修后的服务

本公司在保修期过后仍负责对产品免人工费修理。

（本公司保留对以上产品个别性能参数和技术如有改进，恕不另行通知）

二、技术参数

（一）直流高压供应器

1、输入电压：220V/50Hz～60Hz

2、最大消耗功率：2万伏型/ 30VA

3万伏型/ 40VA

3、输出电压：2万伏型/ 0—20KV

3万伏型/ 0—30KV

（二）控制

1、触点控制。触点可以是硬触点，也可以是软触点，软触点耐压≥12V，电流≥1mA。

2、电压控制。电压必须在6V～12V之间，输出电流≥1mA。

3、光电开关控制。光电开关必须是直流NPN常开型，工作电压12V～24V。

第三节 安装与使用

1、接地：将直流高压电源输出接地端接地，确保直流高压电源外壳与大地的电阻小于或等于10Ω。

2、接高压：将离子发射器（棒）高压输入插头插入直流高压电源的输出插孔，并用高压插头上自带的螺姆锁紧。
